特點說明

該設備可實現線材一端自動切線、剝皮、端子壓著、穿膠殼;另一端自動切線、剝皮、扭線、沾錫功能;壓著后可選擇端子外觀CCD視覺檢測尺寸及變型，

端子在壓著時可選擇壓力傳感器實時監控壓力變化，端子插入膠殼后可選擇CCD視覺檢測端子插入到膠殼尺寸;

合格品及不良品自動分選。

設備配置

1、控制系統:高速集成電路控制

2、伺服馬達:三菱

3、氣缸/電磁閥:SMC/費斯托

4、導軌/絲桿:上銀/TBI

5、光電檢測:道川

6、壓力傳感器:日本索路

7、CCD視覺:加拿大DALSA

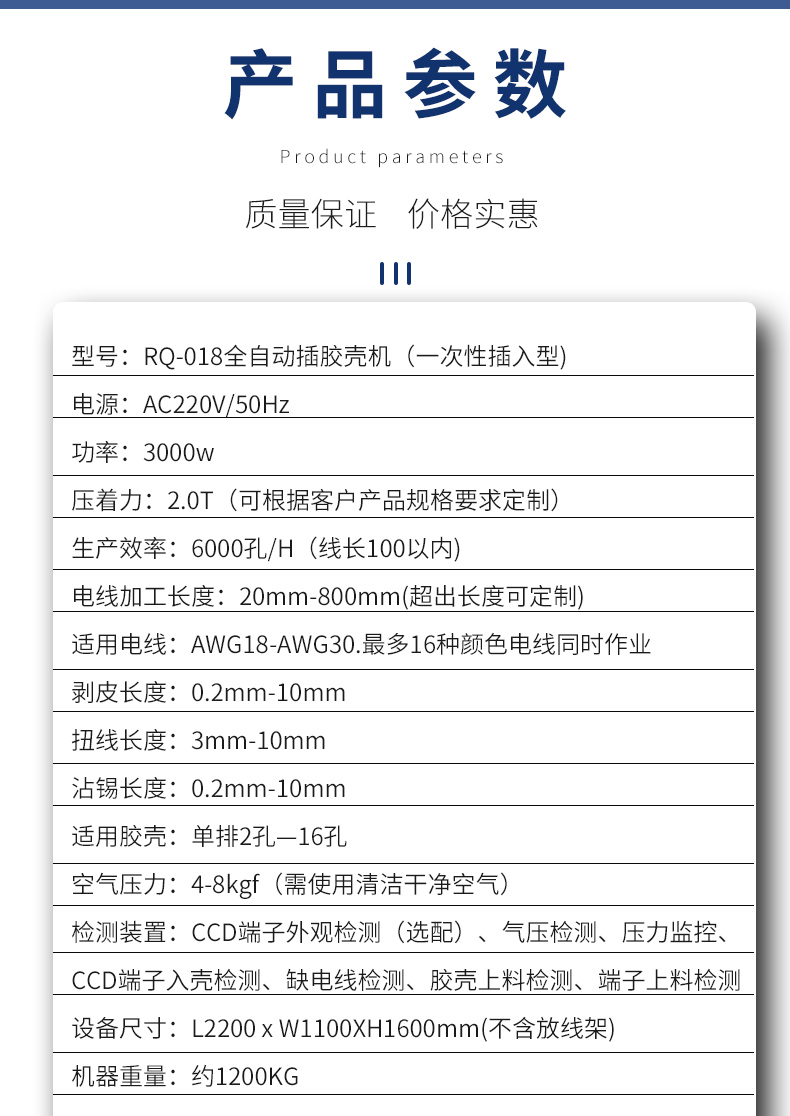

設備參數

型號 Model   RQ-018全自動插膠殼機（一次性插入型）

電源 Power lnput   AC220V/50Hz

功率  Power  3000w

壓著力  Crimping capability  2.0T(可根據客戶產品規格要求定制)

生產效率  production efficiency   5000孔/H（線長100以內)

電線加工長度Wire processing length   40mm-80mm(超出長度可定制）

適用電線  Applicable wire   AWG18-AWG30.  最多16種顏色電線同時作業

長短線功能   Long and short line function   8mm以內

剝皮長度   Stripping Precision    0.2mm-10mm

扭線長度   Twist length   3mm-10mm

沾錫長度   Tinning length   0.2mm-10mm

適用膠殼    Suitable for rubber shell    單排2孔—16孔

空氣壓力    Air pressure    4-8kgf（需使用清潔干凈空氣）

檢測裝置   Alarming device   CCD端子外觀檢測（選配）、氣壓檢測、壓力監控、CCD端子入殼檢測、缺電線檢測、膠殼上料檢測、端子上料檢測

設備尺寸   Dimension   L2200x W1100XH1600mm（不含放線架）

機器重量   weight    約1200KG
